地下綜合管廊環境與設備監控系統
地下綜合管廊環境與設備監控系統
產品背景
地下綜合管廊是一個線性密閉空間，收容的管線種類多樣，而且管廊自身功能使用的動力、照明、通風、排水等設備繁多，具備長度長、分布廣、設施多等特性，地下綜合管廊是城市的地下生命線，管廊的安全運行關系城市居民和企業的正常生產、工作和生活。管廊內需要安裝大量智能物聯網感知設備，值班人員可及時發現管廊內的異常情況，管廊分布在城市各地，為了對管廊運行狀態的統一監控，需要一套能夠完成海量數據采集、綜合報警、動態監控和統一展示的系統實現對城市管廊的信息化管理，及時發現和處理事故，保障地下綜合管廊安全運行。
產品概述
地下綜合管廊環境與設備監控系統為管理人員提供動態監控、歷史數據查詢、預警報警、聯動控制、地圖展示等功能。統一管理管廊內的物聯網感知設備和部分設施，包括煙感、溫感、智能井蓋、液位計、火災報警、溫濕度探測器、H2S探測器、CH4探測器、O2探測器等，除此之外還包括管廊內的動力、照明、通風、排水等設施，實時采集各類設備設施的海量數據，結合GIS地圖對管廊運行狀態統一展示，結合GIS和CAD圖紙，實現CAD圖紙與GIS的高精度疊加，展示管廊地理分布，設備設施在管廊內的位置，各類信息，實時數據，預警數據等，選擇CAD圖紙中的防火分區，展示防火分區組態監控界面，展示該防火分區廊體結構和設備在廊內的具體位置。
產品功能

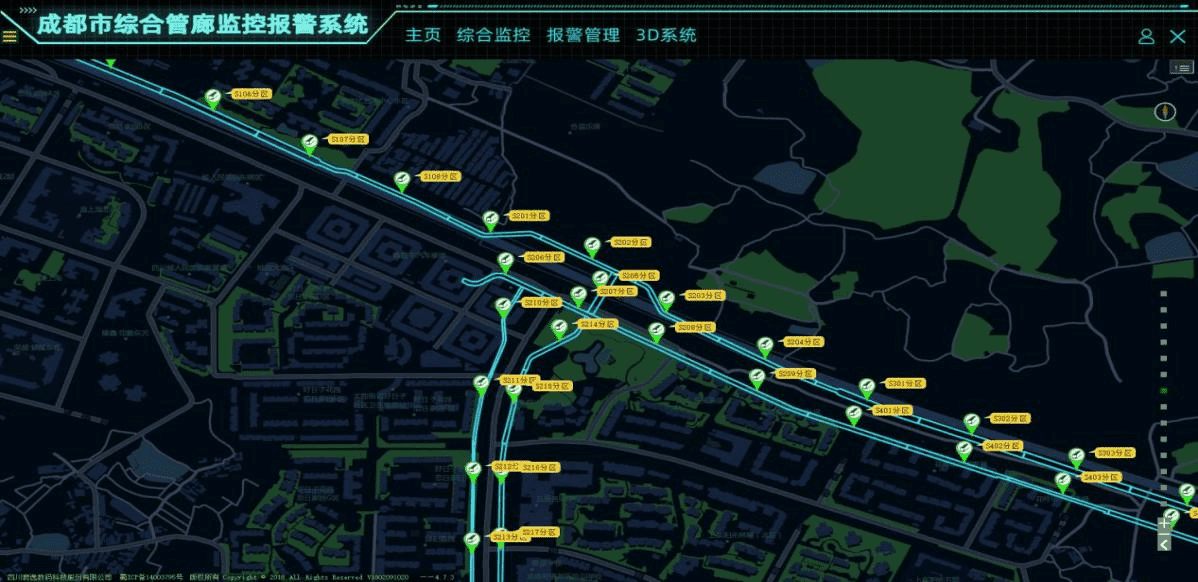

基于GIS地圖的實時監控
以GIS地圖為基礎，展示設備地理位置，當?shù)貓D放大到一定區域時候展示CAD圖紙與地圖，點擊某個防火分區展示分區的組態圖。
實時數據展示
實時查看物聯網的各類實時數據。地圖上圖標支持報警閃爍和信息提示，通過點擊熱點圖標可以打開對應圖標所代表的設備的詳情頁面。

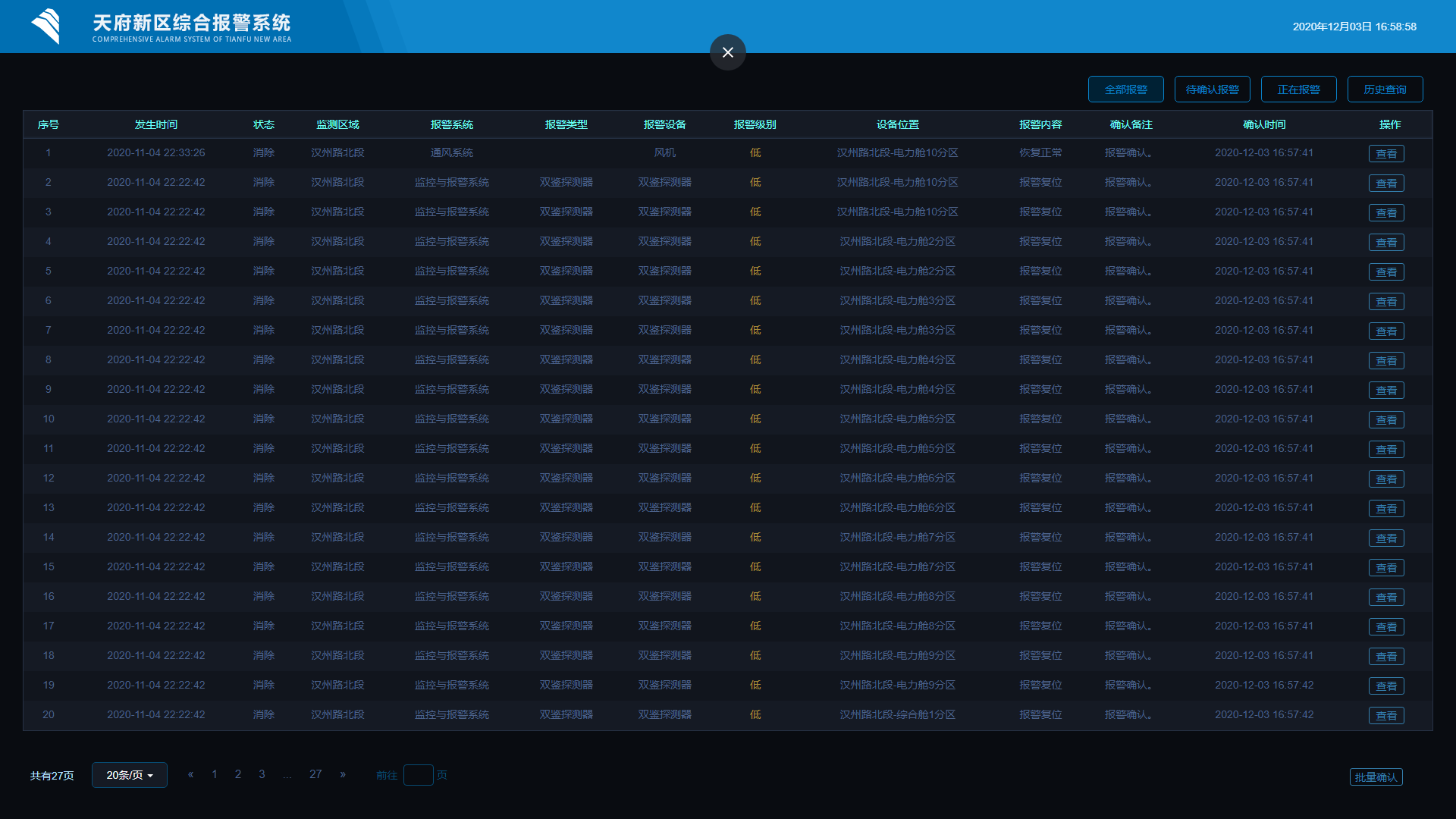

報警數據列表
所有設備的報警信息及時提醒，并綜合統計展示，提供分級報警、檢索和分類查看。

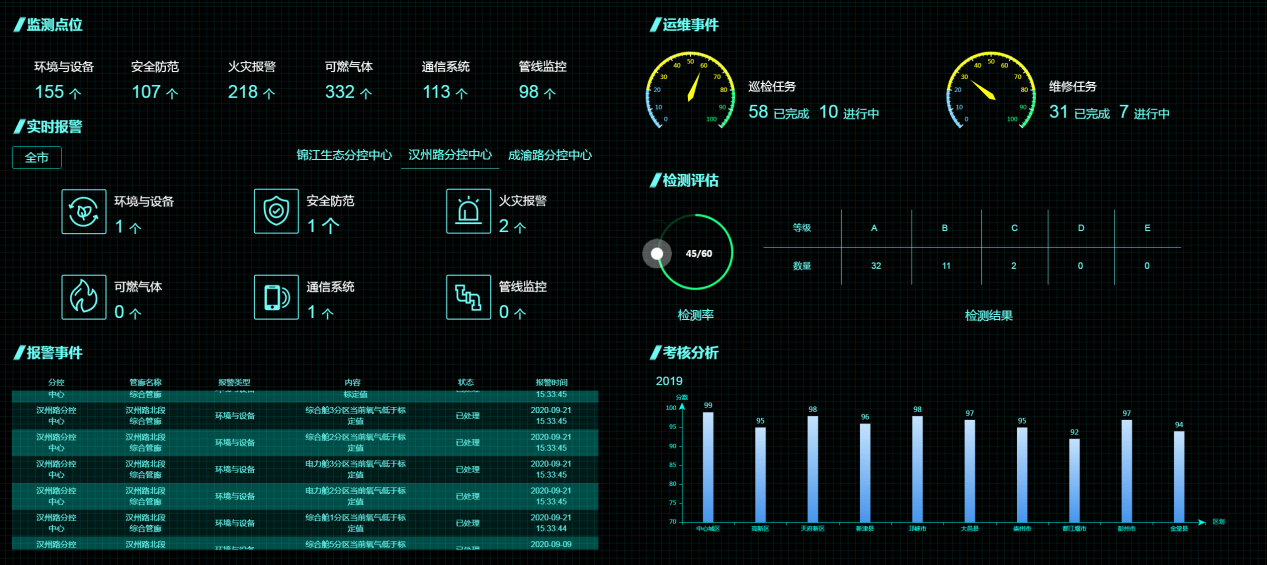

數據統計分析
提供歷史數據查詢，并可根據歷史數據統計分析，用戶可自定義統計分析內容和圖表。

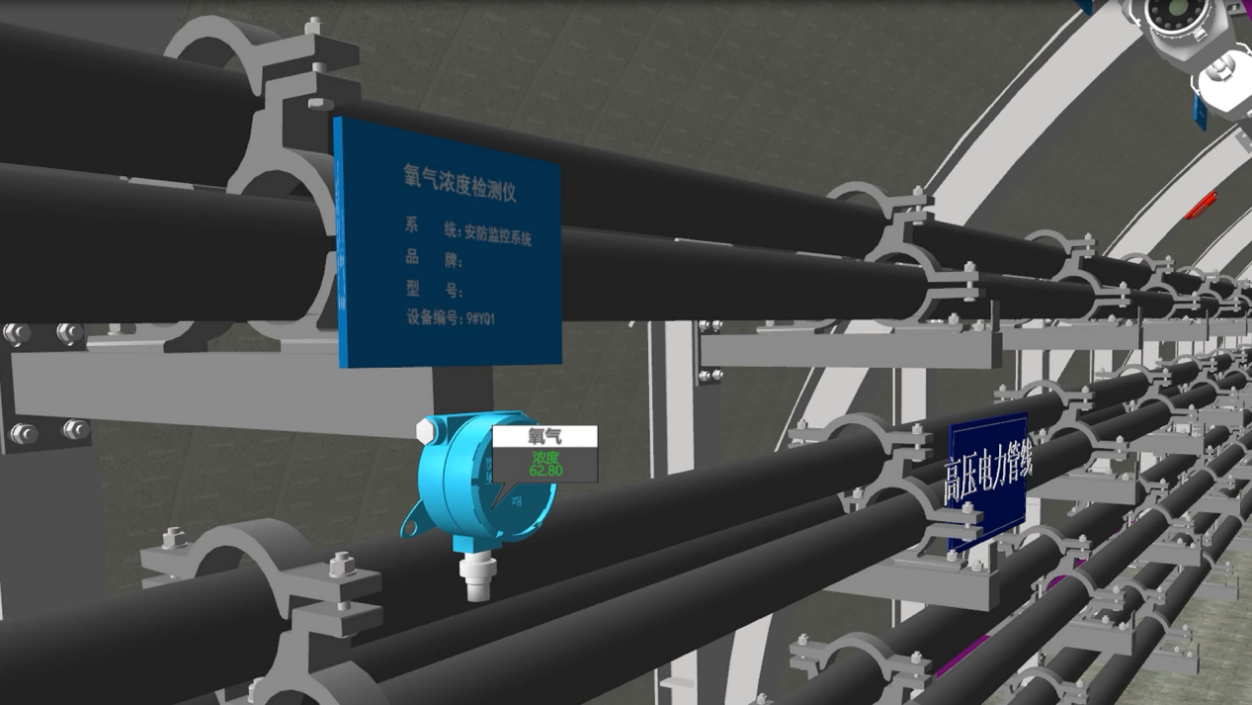

BIM與3D集成
用戶可以在BIM建模的虛擬管廊中漫游，也可通過點擊3D模型，查看各種與設備相關的文件及信息資料。
產品價值優勢
多維度的展示模式
01
基于GIS地圖和BIM直觀展示管廊在城市中的地理空間分布，統覽城市管廊及其設備，有利于管理者發現管理區域內的異常情況，疊加CAD、BIM和使用組態方式的展示方式使用戶更加直觀、及時的查看各類專業數據，高效幫助管理者識別當前故障、問題和風險。
01
高并發采集技術
02
綜合管廊依靠放置在廊內的眾多傳感器實時監測廊內的運行環境參數，針對綜合管廊現狀數據采集服務應具有連接數量大、數據處理能力強、靈活配置、效率高等特性，當前系統采用的工業控制平臺技術在國內國際上處于領先地位，可實現千萬級點位輕松接入。
02
高壓縮數據存儲技術
03
根據目前的建設經驗，標準的雙艙管廊一公里需要接入的點位大約在1500點左右。根據建設標準管廊監控平臺采集數據頻率不得低于2秒每次，即一個點位在2秒內最少要產生一條數據。系統采用高效的高壓縮率的工業級數據庫技術，有效滿足高壓縮比和快速查詢的需求。
03
